ICL 7107

Dobra cena -> 59 SKK . U nas ju maju za 89 SKK

bohuzial v objimke nie je.Ale maju akciu v GM za 59,- SKK :-)))))))) uz mam doma 7106 odpisanu, 7106 dobru a tuto 7107. Tiez si myslim, ze by nemal byt problem. Ved zapojenie je uplne jednoduche.Chcel som vcera vymenit kondiky okolo nej (myslel som, ci by mohli byt nejako poskodene pajkovanim), ale hokej. Asi sa dnes este pre tu jednu 7107 zastavim. KUA, ja to uz chcem dokoncit, buduci tyzden musim istna STK. Co myslite, nebude im vadit, ked budem mat pred pristrojovkou display a este aj inu elektroniku? Myslim, ze ked by to nahodou nejako zakryvalo nieco.

So 7107 som kedysi robil nejaky voltmeter a tiez aj teplomer a nebol s tym nejaky problem. Je to CMOS obvod, takze treba davat pozor aj na elektrostaticky naboj. Jednu 7107 sa mi raz takto podarilo poslat do vecnych lovist... Tiez potom ukazovala nezmysly. Po vymene bolo vsetko OK. Ked mas tu 7107 v objimke tak skus nejaku inu... Su veci medzi nebom a zemou

To, co si videl, su obyc. LED sedemsegmentovky. Bolo to odfotene v tme, aby bolo jasne vidiet, co svieti a co nie. Segmenty su urcite v poriadku. Teraz tam mam ICl7107, lebo 06 je pre LCD. Dufam, ze dnes bude trochu casu a skontrolujem vsetky kondiky.ale vecer je hokej a zena mi furt frfle, ze stale iba sedim pri pajkovacke. :-) Ak sa mi to teraz nepodari, jeden chlapik sa mi na to cez vikend pozrie. Ale zapojene je vsetko podla katalogu. (cislo 15, str 13) www.datasheetcatalog.com/ datasheet/.../ICL7106.shtm l

-> Juro: Ja jsem pred nedavnem zkousel stavet hodiny a teplomer s ILC7106 a docela jsem se s tim sral a stejne to delalo nejaky nesmysly a tak jsem zkusil postavit principem to samy ale s 7107 a klasickejma 7mi segmentovkama a je to prece jen trochu neco jinyho.Koukal jsem na ty fotky a ja byt na tvym miste tak bych udelal druhou konstrukci s icl7107 a nejakejma obyc.LED cislovkama, prece jen je to jednodusi a neudelas treba tolik chyb,jako kdyz tak nacpes nejaky LCD. Zkusil jsi jestli mas treba v poradku vsechny segmenty?.

-> Juro: nooo pokud ti jde o linky tak tu jich par mas........
www.hw.cz/
www.mcu.cz/
www.belza.cz/
mmmsvet.hyperlink.cz/
pandatron.net/
atd........

Zdravim. torsku som to prerobil, zapojil som to podla katalogu, ako schemu c.15 a napajanie som tam dal +-5V pomocou ICL7660. stale to ukazuje to iste, meni sa to pri kalibracii na PIN36(100mV). Ale aj tak to ukazuje blbosti. Nemate niekto nejaky link na dobry elektronicky web, nieco ako tento??

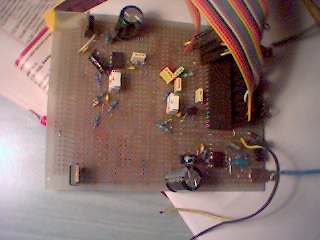

este ako vyzera plosak. Je to univerzal, tak prosim nekamenovat.

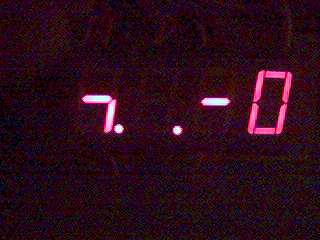

Zdravim. tu je obr toho display, co ukazuje.
Zprava: nula - to je zapojene natvrdo, to nesuvisi s ICL. Bodka vlavo je jednotka (tu ale nepotrebujem, tak som to dal do vyvodu pre bodku, nech je to zapojene) a vpravo je znamienko polarity. Ak by islo spravne, na display by bolo 00 a potom nejaky udaj, napr. 1550

OK, zajtra to preverim

juro ten znak na svabu by mohl byt firmy HOLTEK (nebo HOLTEC)............

este by som sa rad pozrel na jeden clanocek v AR (Prakticka elektronika) 03/2003. Nazov je: Uprava pre ICL 7107. Ak to niekto mate na CD prosim poslite. DAKUJEM

OK, s radostou dodam. To ICL7107 je zapojene presne podla katalogu dostupneho na www.datasheetcatalog.com/ catalog/54800.shtml Konkretne je to to zapojenie c.16 Najskor som to mal zapojene podla c.15, ale to bolo 7106 a ten mal nedostatocny svit sedemsegmentoviek LED. Jednotlive PIN-y su pripojene spravne, a vylucujem, ze by bola 7107 chybna. Foto dodam, dnes som bohuzial velmi pracovne vytazeny.

No a možnost že je to třeba taky rozbitý,to jako ne?:o)

ICL 7106 je pre LCD a 7107 pre LED. 06 je napajana +9V a 0, 7107 je napajana +5V a -5V. Mam to zapojene podla katalogu, je tam jedna moznost, kde je to napajane iba na +5V. V GM mi povedali, ze nie je mozne, aby boli PIN-y inac. Je mozne, aby to rozsvecovalo blbosti, ked to nema dostatocne napatie?

S temahle obvodama ICL7106,7107 jsem toho dost zkousel.Protoze to mas pro LCD displeje zkus poradne zkontrolovat napajeni tam je to trochu jinak s polaritou. Jinak si myslim vyzkousej jiny katalogovy zapojeni, ono toho je dost a lisi se to jen v malickostech. Tezko radit z tvyho popisu toho moc nevim.

Zdravim Vas,
chcem sa opytat, ci ma niekto skusenosti s tymto obvodom. mam to zapojene, ale zistil som, ze pravdepodobne mi nesedia PIN podla katalogu na strane display. Cely problem je v tom, ze po zapnuti ukazuje blbinky bez kontextu. Ziadne cislice. Mala by tam byt nula, pocet rozsvietenych segmentov (5) sedi, ale je to rozhadzane. Datovy list mam od vyrobcu Intersil, este som to kontroloval s MAXIM, ten je rovnaky. Na tom mojom, je nejake H (logo), ale to nepoznam a neviem najst. Uz sa s tym seriem dobre dlho, vyriesili sme vela problemov, ale toto ma dozralo, uz to mohlo byt hotove.

Dakujem za rady.

Juro
