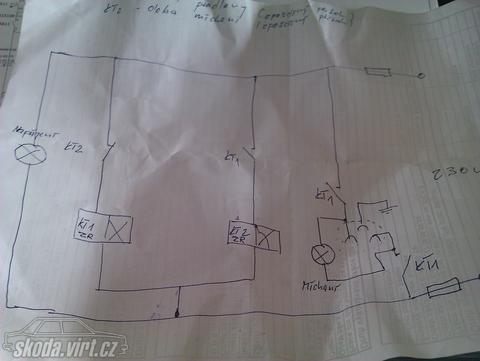

V tomhle případě teď nejde o kilovolty, ale spíš o tu dokumentaci. Tak třeba tady na obrázku (foceno mobilme, snad to půjde přečíst), na schématu jsou zapojený 2 časové relé, ale nevím jak to podle schématu v praxi zapojit. KT1zr a KT2zr jsou cívky relé?? A KT2 a KT1 jsou spínané kontakty? Porstě mi to neleze do hlavy.

-> Shader: zkus nějak nahodit co bys potřeboval

-> Matthes, záškodník z TechWebu: asi si nerozumieme. silnoprud je veskera elektrika okrem komunikacnych a riadaicich technologii. Tzn cip v pracke slaboprud, motor silnoprud. Nepotrebujem na to 10kA aby som bol 'silnoprud'

-> darklord: Si pletes proud a napeti ne.

-> Crestik: silnoprud je hadam vsetko az na zdelovacku nie? tzn 50V plus?

-> Crestik: Kamos eletrikar neuznava mensi proudy nez 1A a nechape jak muzu merit v elektronice mA.

silnoproud myslíš opravdu kilovolty teda, jo? ;-) Zkus nastínit, něco bych mohl vědět :-)

Zdarec hoši



Najdou se mezi váma nějací silnoprouadaři?? Potřeboval bych poradit ohledně elektrotechnické dokumentace, mám v tom trochu guláš!
