-> vhml: A zapni si hlavně nějakej rozumnej krok, ať klikáš v celých číslech.
18:22:16
10.12.2015
10.12.2015

vhml
-> m8rinek 10.12.15 18:06:30: to už mám, jen jsem nevěděl v čem to obtáhnout a Creo jsem k tomu nepřinutil. Zejtra to zkusím.
18:06:30
10.12.2015
10.12.2015

m8rinek
-> vhml: jj Hoď převodovku na scaner a v Acadu to objedeš ;)
18:00:57
10.12.2015
10.12.2015

vhml
-> m8rinek 10.12.15 15:04:21: to je přesně ta situace. Takže do autocadu se to vpáchat nechá jo? Kolega řeší nějakej mezikus na zkočkopsení převodovky.
17:41:08
10.12.2015
10.12.2015

Syny
-> m8rinek: Tak ja nevim co resi

17:35:56
10.12.2015
10.12.2015

m8rinek
-> Syny: Jenže tady pujde o nějakej výpalek vejfukový příruby, kde je přesnost absolutně dostatečná, vzhledem k tomu co vhml řeší :D
17:34:26
10.12.2015
10.12.2015

Syny
-> m8rinek: No, to sice mozny asi je, ale o presnosti nemuze byt rec, rekl bych. Jakmile oklikavas nejaky PDFko rucne krivkou, tak tyvoe :) Nejlepsi reseni je vzit prirubu (nebo cokoliv jinyho) na 3D scanner a mas to presne. Ale zalezi jak moc firma chce pomer presnost/cena :)
15:04:21
10.12.2015
10.12.2015

m8rinek
-> vhml: Moc si nejsem jist co tím chceš říct, ale příruby (sání atp), dělám tak, že to ve škole fláknu na scaner, PDF pak vložim do AutoCadu, obklikám to křivkou, dírama atp. Zkontroluju nějakej jednoduše změřitelnej rozměr jestli jsem 1:1, nebo mi to nevim proč někam uteklo, případně zvětšim/zmenšim a hotovo. Netřeba na to Creo....
15:16:29
09.12.2015
09.12.2015

vhml
Poraďte kluci. Používám Creo2 a narazil jsem na takovou perličku. Potřebuju udělat výkres pro existující přírubu. Problém ale je odměření polohy děr na dílu aby byly přesně. Díl jsem nacpal do skeneru a doufám, že bych si to dokázal ,,podložit" pod skicář a tím ho ,,obkreslit". Existuje v Creo ( popř v Inventoru ) nějaká taková funkce?
10:36:44
16.03.2010
16.03.2010

m8rinek
-> Evž@: ono se to taky blbě vysvětluje, chce to někoho kdo to uvidí. Jinak díky za pomoc :)
10:32:01
16.03.2010
16.03.2010

Evž@
-> m8rinek: celkem ani nechápu co myslíš konkrétně....ty plochy či roviny jdou nastavit všelijak..pravda někdy taky za boha nevím jak...ale nejlepe se vysvětluje na konkrétním případu
10:16:03
16.03.2010
16.03.2010

m8rinek
Teorii už jsem vstřebal což o to:), jen mam trochu problem s tvorbou pracovni plochy ve 3d, aby byla přesně tak jak chci já, nejraděj bych ji navazbil nějak na kolmo k čarám v rovině:), navíc na ní můžu čtrtat jen čáry a o kružnicích si můžu nechat zdát :(
23:09:50
15.03.2010
15.03.2010

Kuladmin
-> Fén: To jo no a clovek kdyz si muze vybrat tak si samozdrejmne vetsinou zvoli ten horsi zpusob
Viz ti nasi zaci - obcas je to na facku


22:47:43
15.03.2010
15.03.2010

Fén
-> Kuladmin: Hlavně když v tom člověk začíná. :o))
22:33:54
15.03.2010
15.03.2010

Kuladmin
Ono se da rict ze tak 80proc veci se da vytvorit min 2 zpusoby ale nekdy nektery jsou sakra krkolomny

22:18:10
15.03.2010
15.03.2010

Fén
-> Jindas: Nebylo by snadnější udělat v 3D skici jenom osu a pak ve svařování vložit profil?

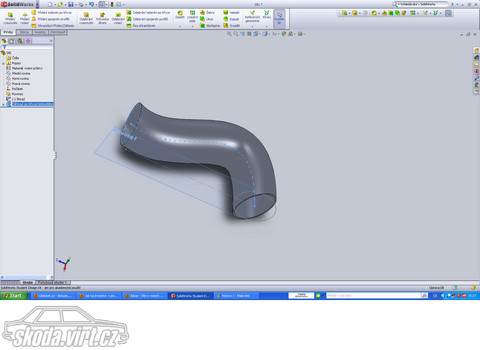

15:55:10
15.03.2010
15.03.2010

Jindas
Tak to vypada:)
15:53:44
15.03.2010
15.03.2010

Jindas

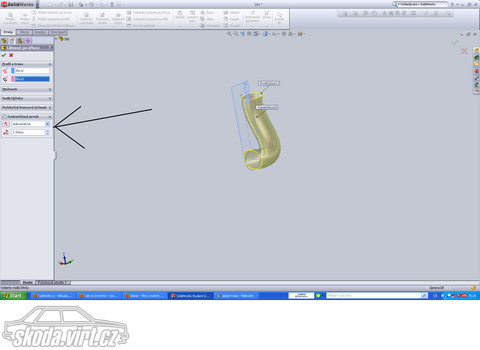

A hotovo:)
(muzeme udelat i tenkosteny prvek)
(muzeme udelat i tenkosteny prvek)
15:52:29
15.03.2010
15.03.2010

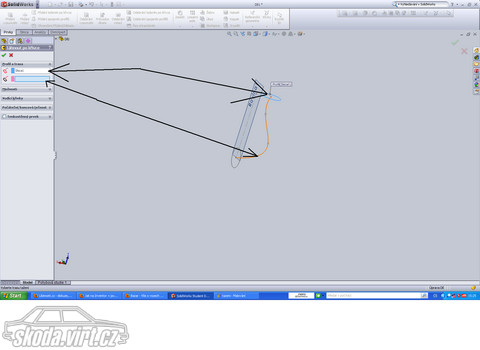

Jindas
Tak a ted k tazeni po krivce,
Vybereme tento ukon(je to tam kde pouzivame napr vysunuti atd)
Vybereme trasu (pocatek jak jsem psal v kruznici v predni rovine a konec na kruznici nebo na ose v prave rovine)
Vybereme tento ukon(je to tam kde pouzivame napr vysunuti atd)
Vybereme trasu (pocatek jak jsem psal v kruznici v predni rovine a konec na kruznici nebo na ose v prave rovine)

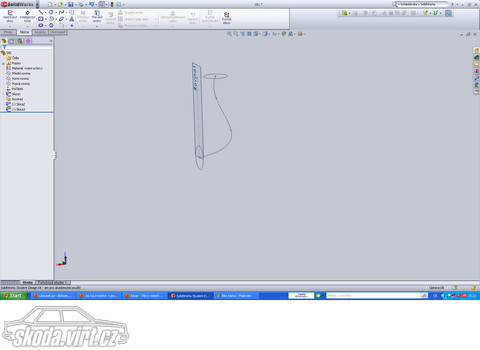

15:47:28
15.03.2010
15.03.2010

Jindas
Jestli jsme se dostali az jsem tak pak uz je to brnkacka:)
Nakreslime jak chceme naohybanou trubku (ja jsem pouzil splajn jen pro predstavu zadny moc okotovany nebo presny to neni-jinak umim i presne ale ted jen pro popis)
Tak si zvolime splajn: Nakreslime usecku ktera zacina ve stredu kruznice v predni rovine, tahneme ohybame jak je potreba a koncovy bod (pro me to byl okraj druhe kruznice v prave rovine) ale zalezi na vas.
Nakreslime jak chceme naohybanou trubku (ja jsem pouzil splajn jen pro predstavu zadny moc okotovany nebo presny to neni-jinak umim i presne ale ted jen pro popis)
Tak si zvolime splajn: Nakreslime usecku ktera zacina ve stredu kruznice v predni rovine, tahneme ohybame jak je potreba a koncovy bod (pro me to byl okraj druhe kruznice v prave rovine) ale zalezi na vas.
15:43:58
15.03.2010
15.03.2010

Jindas

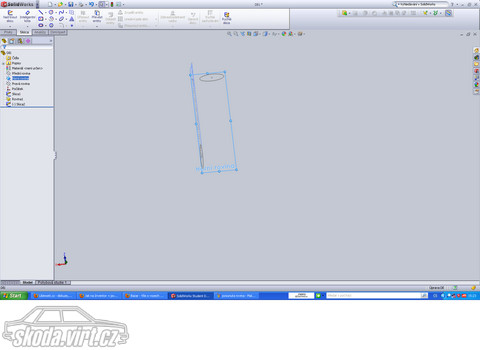

Jako dalsi vec udelam horni rovinu (to je ta rovina dobra na tazeni po krivce),tuto rovinu nemusime nikam posouvat, nechame ji tam kde je.
15:42:06
15.03.2010
15.03.2010

Jindas

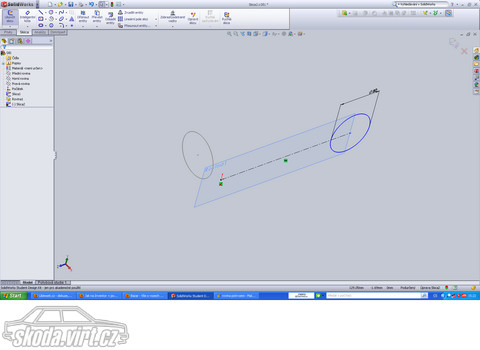

Kdyz uz to tak mame tak v teto prave rovine nakreslime osu a na ni nakreslime dalsi kruznici, bud s prumerem s tou predeslou(tj.50mm) a nebo s libovolnym prumerem.
15:39:24
15.03.2010
15.03.2010

Jindas

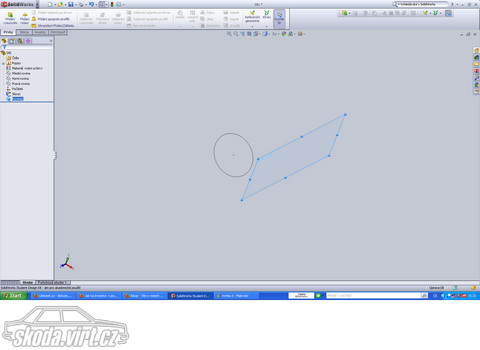

Takhle to vypada kdyz potvrdime jinou vzdalenost nasi prave roviny.
15:38:05
15.03.2010
15.03.2010

Jindas

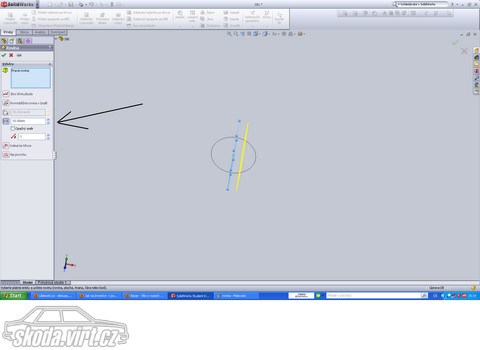

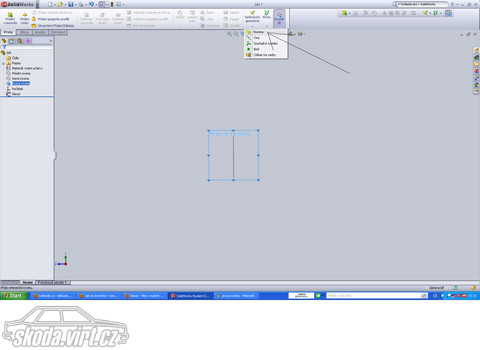

toto je jeste k predchozimu komentari (vzdalenost prave roviny atd.)
15:36:50
15.03.2010
15.03.2010

Jindas
Jenze tato rovina by byla uprostred kruznice tudiz bysme se nikam nedostali nez jen v ty rovine ve ktere je ta pocatecni kruznice,tak co udelame? Posuneme pravou rovinu tam kam chceme. udelame to tak ze zvolime referenční geometrii, tam klikneme na polozku rovina. objevi se nam tabulka s udaji jako jsou : Kam chceme posunout rovinu,pod jakym uhlem,vzdalenosti roviny atd... zvolime tedy jen vzdalenost roviny.
15:32:53
15.03.2010
15.03.2010

Jindas

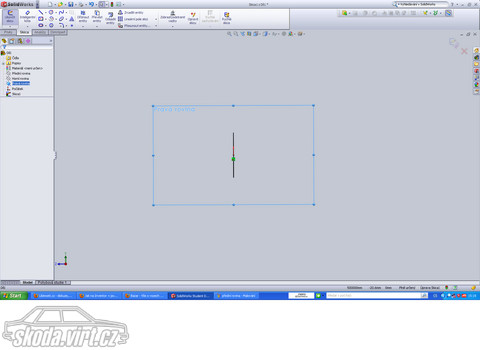

Pote ukoncime skicu, vlozime pravou rovinu
15:31:23
15.03.2010
15.03.2010

Jindas

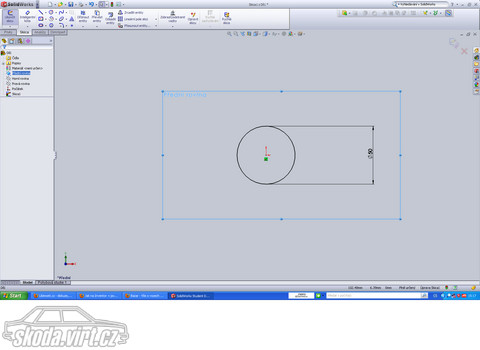

Vlozime predni rovinu,zde nacrtneme napr. Kruznici o prumeru 50mm
15:28:57
15.03.2010
15.03.2010

Jindas
Jestli to nebude vadit m8rinkovi tak tady popisu trosku o ohnuti trubky.(solidworks, ale myslim si ze to bude stejny i u jinych programu:) )
15:13:15
15.03.2010
15.03.2010

Jindas
-> m8rinek: Na ohybani treba trubek, potrebujes tzv. (myslim teda) Tazeni po krivce, udelas si jednu rovinu tam nakreslis napr prumer trubky (staci jen kruznice),pote si otevres druhou rovinu a tam udelas napr. jen bod,nebo primku (slouzi to jako koncovy bod) Pote nakreslis od treba kraje nebo stredu ty kruznice profil ty trubky jak chces aby byla naohybana a spojis to s tim "koncovym bodem". Pote ukoncit skicu a Tahnuti po krivce:)
A hotovo ...kdybych neco zapomnel tak prosim pripomente:)
A hotovo ...kdybych neco zapomnel tak prosim pripomente:)
13:34:21
15.03.2010
15.03.2010

Evž@
-> m8rinek: jj...pracovní rovina...a klikneš na plochu kde chceš něco načrtnout...a pak zas návrat atd..u složitějších bazmeků je někdy lepší nadělat si součastky a pak do pospojovat v normě .iam (sestava)
01:37:24
15.03.2010
15.03.2010

Fén
-> m8rinek: Pokud chceš kreslit na rovině mimo klasickej kříž, tak ji musíš napřed vytvořit.
00:23:53
15.03.2010
15.03.2010

m8rinek
Tak tažení už jsem vstřebal, ale mam problém s 3d náčrtem, kreslim v jedný rovině, pak bych si to rád otočil a hle už nemůžu dělat třeba kružnice a tak, potřeboval bych si udělat nějak plochu v bodě kde potřebuju a nevim jak :(
22:10:38
14.03.2010
14.03.2010

m8rinek
-> Evž@: nebyl by návod pro blbce? Nějak nevim...
20:49:43
14.03.2010
14.03.2010

Evž@

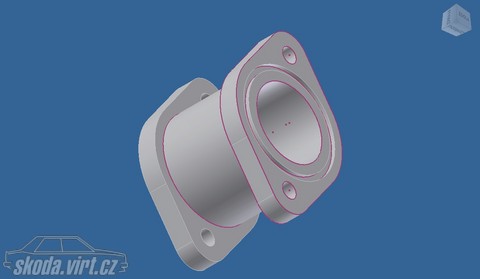

-> m8rinek: ohnutí trubky pomocí nástroje tažení

20:30:34
14.03.2010
14.03.2010

m8rinek

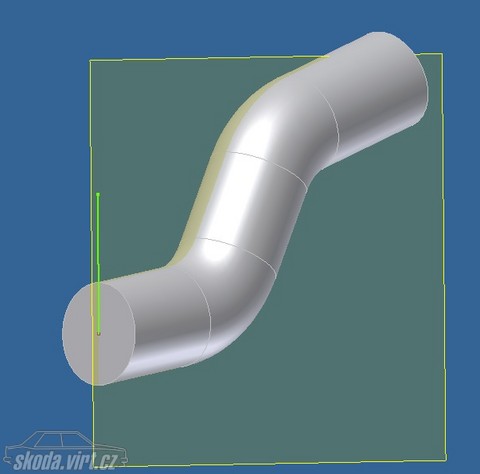

tak něco málo...
ještě musim zjistit jak modelovat ohnutý trubky :)
ještě musim zjistit jak modelovat ohnutý trubky :)
20:00:33
14.03.2010
14.03.2010

Evž@
-> Kuladmin:
...jj má to hlavně plno možností....dělam s tim několik let...a občas ze zaseknu že nevím co a jak...hlavně sestavy a vazbení dílů..to je o nervy


18:22:52
14.03.2010
14.03.2010

Kuladmin
JJ Solidworks je i v necem lepsi ale i ten inventor je dobrej a hlavne kdyz clovek umi v jednom umi za hodku i v druhem.
V CZ samozdrejmne sou vsechny.
Mas tam snad asi 6 zakladnich norem kazda je na neco jineho ty povetsinou pro jeden dil - model potrebujes norma.ipt (doufam ze se nepletu nevidim to ted pred sebou) zacnes nacrtem (dodrzujes vodorovny svisly kolmy apod) das pak tomu rozmery. A pak uz z toho muzes zacit delat 3D vysouvanim/rotovanim a dale pak treba pridavat nebo orezavat dalsi kousky.
V CZ samozdrejmne sou vsechny.
Mas tam snad asi 6 zakladnich norem kazda je na neco jineho ty povetsinou pro jeden dil - model potrebujes norma.ipt (doufam ze se nepletu nevidim to ted pred sebou) zacnes nacrtem (dodrzujes vodorovny svisly kolmy apod) das pak tomu rozmery. A pak uz z toho muzes zacit delat 3D vysouvanim/rotovanim a dale pak treba pridavat nebo orezavat dalsi kousky.
17:10:36
14.03.2010
14.03.2010

Jindas

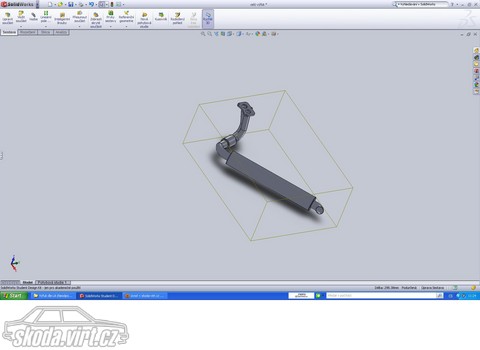

Pro představu: ukázka mojich praci ve SLDW. Výfuk+svody
17:10:08
14.03.2010
14.03.2010

Jindas

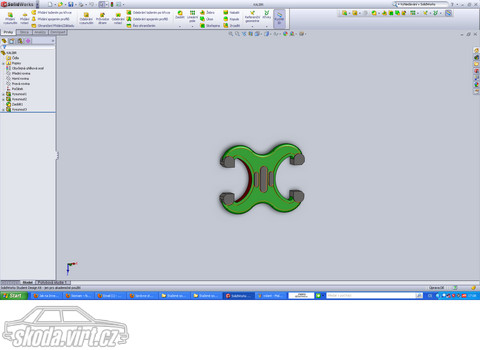

Pro představu: ukázka mojich praci ve SLDW. Kalibr
17:09:28
14.03.2010
14.03.2010

Jindas

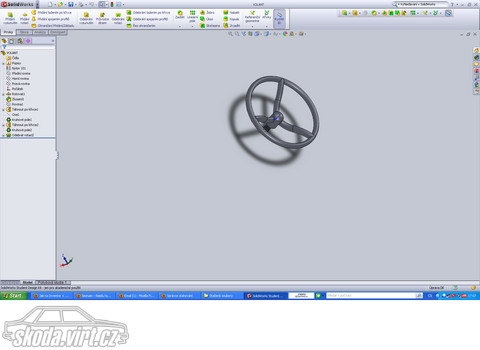

Pro představu: ukázka mojich praci ve SLDW. Volant
17:05:30
14.03.2010
14.03.2010

Jindas
-> Crestik: SolidWorks je nejlepsi, ucim se podle nej:)
Kdyby nekdo ho chtel tak at pisne:)
Kdyby nekdo ho chtel tak at pisne:)

16:58:51
14.03.2010
14.03.2010

wondraz
já sem dál ještě se solid edge a je to hodne podobný inventoru...
16:22:50
14.03.2010
14.03.2010

Crestik
...a jak si stojí SolidWorks?
16:10:56
14.03.2010
14.03.2010

kubalundi
-> m8rinek: jestli ti de jenom o ten úvod tak si něco nakreslíš, dokončíš náčrt a pak to můžeš vysunout rotovat apod. s jinym 3D jsem nedělal takže srovnat nemůžu ale dělá se mi v tom docela dobře...
14:31:09
14.03.2010
14.03.2010

vhml
Máš-li možnost výběru začni rovnou s NX. Je to takovej doknalejší inventor. Učebnici někde mám, pošlu tě jí ;-)
14:19:31
14.03.2010
14.03.2010

wondraz
myslim že 10 je včeštine mame ji ve škole...

13:56:30
14.03.2010
14.03.2010

AZmotor
-> m8rinek: pak se to da prevest do 3D...
13:45:41
14.03.2010
14.03.2010

m8rinek
-> Kuladmin: Dík, na tu už jsem koukal, mam verzi 09, 10 ještě není v Češtině ne? Jen prostě nevim ani jak začít, inventor spustim, mam tam výkresovou plochu, kam si můžu naklikat co chci, ale co s tim? :D
13:32:47
14.03.2010
14.03.2010

Kuladmin
Kniha je docela dobra tato resp del tve verze knihy.abz.cz/prodej/autod
esk-inventor-adaptivni-mod
elovani-v-prumyslove-praxi
a nebo kdyz budes pracovat v posledni verzi 2010 tak ma dobre udelany napovedy staci prejizdet ikonky a kdyz se pozastavis hned se ukaze
a nebo kdyz budes pracovat v posledni verzi 2010 tak ma dobre udelany napovedy staci prejizdet ikonky a kdyz se pozastavis hned se ukaze
13:28:20
14.03.2010
14.03.2010

m8rinek
Pro strojaře a další fušující do řemesla, jak začít s Inventorem, nějaká rada uplnýmu negramotoj, případně nějaká učebnice?
Díky
Díky
