pokličky do Arc disků

Snad se nám to pohne tentokrát. Nedávno se tu objevil tento inzerát.



skoda-virt.cz/cz/.../1778 75-alu-poklicky-na-kopreti ny-otviraky



Prodejce jsem kontaktoval ohledně výroby obdobných odlitků do ARC disků a odepsal mi následující:



"Ciste teoreticky by vyroba mozna byla, jenze naklady na formu by se pohybovaly okolo 1000kc. Jeden odlitek z hliniku by vysel do 200kc a to nemluvě o praci. Takze ve vysledku by jedna poklicka sama vysla na asi litr, teda pokud by se jich neudělalo vic nez 4. Pak by se naklady samozrejme rozdelily mezi pocet udelanych kusu."



Tradiční otázka zní - kolik z vás by mělo opravdu zájem o výrobu ?



A také jestli se definitivně sjednotíme na tvaru a rozměrech, které si pak každý může dotočit na soustruhu.

Nikdo nic dalšího k návrhu ?

Cafte, mal by som aj ja zaujem o jednu sadu !

Dakujem!

-> Martin136COUPE: oni jsou ty kola dost obrobený každá pes jiná ves :(

-> m8rinek: Jo to jsou ty tví hezký prototypy. :) Já si střed nakreslil a ted je na ostatních, aby se pokud možno přidali se svými požadavky a rozměry. Děláme to pro sebe.



Kámoš má dělítka ve středu podobně masivní jako jsou moje ARC a nevim co se ještě vyrábělo.

-> Martin136COUPE: To se tam nevejde... skoda110r.eu/110r/brezen1 2110002.jpg



A dělítka na tom nejsou o moc lépe...

-> stepan: Jasný, ale mě stále zajímá který je to disk.

-> Martin136COUPE: Mluví o tom, že má v kole díru cca stejně velkýho průměru, jako je průměr krytky ložiska, takže tam pokličku nejde dát.

-> m8rinek: A o kterém typu mluvíš konkrétně ?

-> jenik120: No já v podstatě nic, já mam středovou díru plnou pokličky ložiska... fabrika asi veděla, proč tam nic neměla :(.

-> m8rinek: co tedy navrhujes? Co myslis tenky stred?

Koukal jsem na svoje kola a díky tenkýmu středu to nedám asi nikam :(.

Panove, je pro vas posledni navrh vyhovujici z hlediska rozmeru? Pokud spustim vyrobu formy, tak uz nebude cesta zpet.

Třeba nějak takto, kde by tučně vyznačené šrafované "čtverce" musely být z plného materiálu kvůli individuálnosti disků a zbytek pokličky už dutý.

Vše to "kreslím" dle mého ARC středu.



A pokud např. rozměr 90 dáme jako rozměr "a" a rozměr 80 jako "b" může vzniknout tabulka toho kterého disku at už dělítek x výrobců, ARC, MTX a další co se týče uchycení viz jak píše jeník120. Holt není to tak jednoduché.



Pokud by se to mělo zjednodušit, tak by kuželová část červeně znázorněné pokličky byla asi stejná a od ní by se nechal 90mm válec masy materiálu a každý by si to musel dosoustružit/dobrousit doma. Jenže to taky nebude zrovna hezké, protože tam vznikne hluché ploché místo u toho kterého disku, který má větší díru než 80.



Asi úplně nejlepší možnost by bylo vyrobit pokličku tak, aby její dosedací část měla těch 90, tato část by si sedla už hned na čelní plochu disku a co je pod ní by bylo na každém a nebude to vidět. Roztečí 4x130 to určitě vadit nebude a je to.



Musíme to dát dokupy. :D

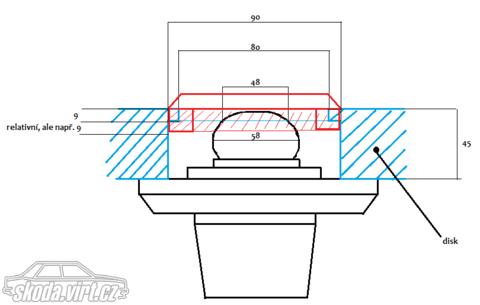

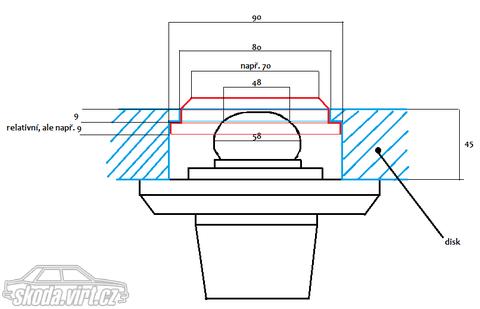

A zde máte pseudo řez/bokorys od oka a ruky v Malování kde je jasně vidět červená poklička v modrém disku a černém náboji a kolik má kolem sebe místa tj. kolik může mít "masa" z výroby.

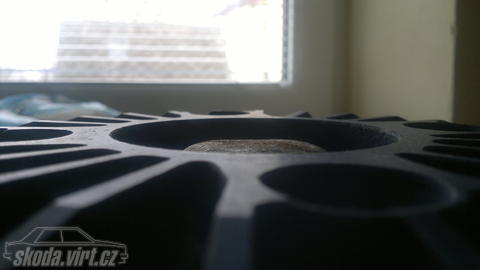

Tady ještě foto toho osazení dle kterého jsem "kreslil" nákres viz předchozí příspěvky.

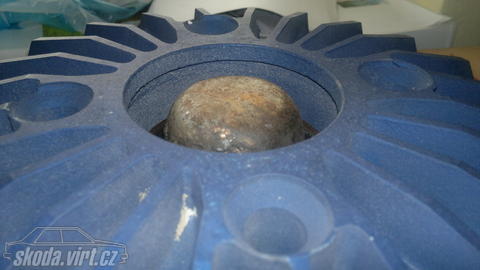

Aby Nám to tu neuslo tak přidávám foto ARC vs. náboj s pokličkou.



Na této fotce je čelní strana pokličky vzdálena od čelní strany disku cca 3.5-4mm.



Proto navrhujeme od osazení kužel směrem ven.

Ahoj, také něco napíšu. Naprosto stěžejní bude dohodnout vhodný tvar. Dále bude nutné z vnitřní strany udělat odlehčení dovnitř do pokličky (poklička se pak za vnitřní průměr upne na přípravek a opracuje se na finální tvar, umožňující zasunutí do disku). Znak Škoda uděláme po vzoru pokliček na meteory.



Dále je zde možnost udělat lokaci packama podobně jako u meteorů, případně vkládat pokličku z venčí a připravit jen osazení.



Je potřeba počítat s tím, že příprava výroby bude nějakou dobu trvat, pokud se podaří dohodnout s člověkem, který na tom bude pracovat.



Cena se zatím obtížně odhaduje, ale rád bych se dostal na cenu za polotovar okolo 100Kč a cenu po opracování na míru do 130Kč. Zde záleží na počtu kusů, ale bavíme se zatím o hrubých odhadech.

-> m8rinek: Těch 9mm je pro mě ideál respektive minimum kvůli "nalepení" bez jištění hranou. Ale to jsem já. Když se udělá do pokličky válcové a následně ještě popř. mírně kuželovité vybrání třeba 22mm hluboké celkově, tak ti to musí stačit ne ? Krytka má něco kolem 58mm v nejšírším místě jestli si to dobře pamatuju a směrem ven se ještě dále zužuje, takže s ohledem na průměr pokličky pro disky s roztečí 4x130 se do ní zezadu může udělat v klidu 65mm široké zahloubení daného tvaru v celé hloubce.



Ono se to tak může rovnou i lisovat při zachování dostatku masa (tj. těch 90mm průměr s patřičnou hloubkou) na obvodu pro co nejvíce možností osazení.

-> Martin136COUPE: No mě třeba na BBS leze poklička mírně nad disk, takže by mě 9mm asi nespasilo...

-> m8rinek: Tak u mě má onen průměr 80mm hloubku těch 9 mm. Proto níže píši, že od kuželu by se nechal průměr 90mm hluboký třeba těch celkových 18mm a každý by si to musel do disku doosadit individuálně. Nebo honem nevim co myslíš výškou bez podložky ?



Kryt ložiska zítra naměřím a nakreslím možné nutné vybrání pokličky. Moje ARC je celkově hluboké ve středu cca 45mm.

-> Martin136COUPE: aha v tom případě je to jasný, nicméně naměř vejšku, tak aby to vyšlo z venku na kolo bez podložky, tim myslim zajistíš univerzálnost a i víc zájemců...

-> Jindas: Tak napiš kolik by si jich chtěl. Víceméně na 40 kusech jsme již teď prozatím.

-> Martin136COUPE: To by byla paráda,kdyby se to začalo řešit .... dejte mi vědět,až to bude aktuální a půjde do toho více lidí, já mám určitě zájem

-> Jindas: Momentálně řešíme finální podobu a rozměry, aby byly spokojeni pokud možno všichni. Jenik120 prohlásil, když jsem ho poprosil o výrobu, že když se sežene aspoň 10lidí tj. min 40 kusů či ještě více, možná by do toho šel. :)



Já toto realizovat bohužel nedokážu. :(

-> m8rinek: Moje ARC mají zepředu díru 80 a uvnitř 90, takže by mi to funguvalo pro nasazení zevnitř ven. Lépe by to drželo a i by se to lépe "lepilo". Něco jako pokličky do Apoll.



Samozřejmě výška i kužel jsou k diskusi a znak bych chtěl zapuštěný nikoliv vystouplý.

-> Martin136COUPE: Změřím a nejspíš bych měl taky zájem Kolik to tak vidíš cenově?

-> Martin136COUPE: To vypadá docela dobře, jen na co je to odsazení na 90mm? Proč tam není válcová část 80mm? Jinak nevim, zda to není moc nízký kvuli misce ložiska...

Mě by se to hodilo takto:



Technické kreslení neřešte. :) Je to pro představu. Kdyby se tedy nechal materiál průměru 90mm až ke kuželu tak by to obsáhlo všechny disky ? Pak by se obrobení řešilo individuálně a poklička by samozřejmě musela být z plného materiálu nebo jen částečně dutá.

-> m8rinek: No joo, jsem blb, sory za desinformaci

-> Martin136COUPE: Loukoť má 76mm a dobový elektronový dělítko má kolem 70mm.



-> Antony: Nemyslíš náhodou středící kroužek zevnitř?

-> havlik: No jo, ale Ty máš rozteč 4x100 ne ? Tam by taková poklička asi moc neseděla.

moje ARC mají 57mm

Taky bych měl zájem o cca 10 kusů. Je dodám ze dělítka mají 85,5 mm.

Snad bych jen doporučil, aby bylo ze zadní strany dost materiálů, aby pokličky šly použít po patřičném obrobení pro další disky s velkou středovou dírou jako jsou loukotě, dělítka, nebo MTX dělítka.



Případně ti to můžu i naměřit. Např. MTX mají díru 90mm.



Pokud by byla cena rozumná a byl zajištěn dostatečně velký polotovar, aby to šlo použít i pro jiné disky, tak bych měl zájem klidně o 20ks.

Po domluvě s jenikem120, který nyní realizuje výrobu pokliček na alu disky Meteor II, jsem se rozhodl ho poprosit o výrobu pokliček do ARC disků.



Materiál plast, takže si závodníci užijí lehkost :). Já dále volím možnost pokovení chromem. Jiné povrchové už každý individuálně.



Je nutné, aby se sešlo pro zahájení výroby aspoň 40 kusů.



Já si jich vezmu případně 6 kusů pokud se mi finální návrh bude líbit a prosím ostatní, kteří mají zájem, ať se sem napíší.



Hrubý nástřel designu a rozměrů dodám snad zítra. Ve stručnosti je to osazení pokličky z vnitřní strany středu disku s kuželovitým výstupem směrem ven a ve středu škodovácky znak. Přilepení třeba na silikon.



Pokud má někdo lepší nápad, sem s ním, např. osazovat z venku a přilepit apod.



Ještě poprosím, kdo má možnost, at mi potvrdí, že středový otvor s osazením je stejný pro rovný i lomený typ středů. Díky.

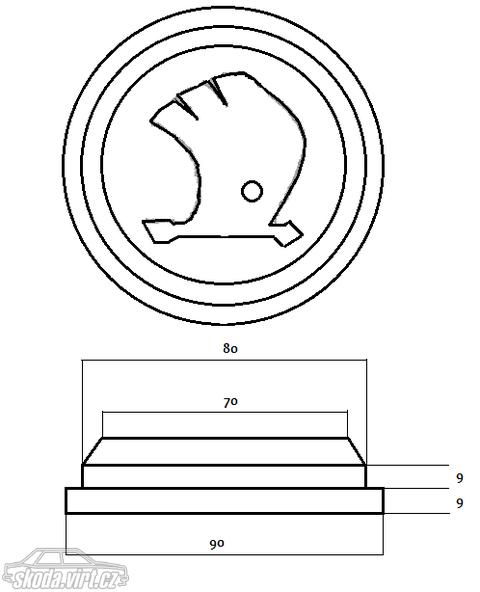

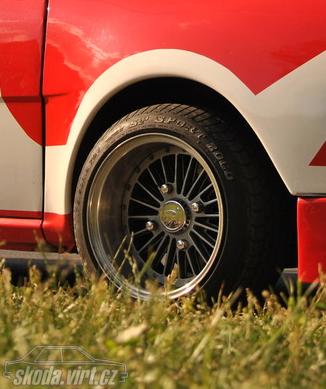

Možný vzhled. Za použití fotky se omlouvám.
