Shift light - návod

-> Crestik: ale když se tu o tom mluví taky o tom uvažuju akorát nevim kam dát to světýlko a rozhodně bych chtěl něco většího než tu diodu v budíku

-> havlik: no jistě, na každý kvalt tam lítaj otáčky nahoru, si ani nevšimneš, a je to v červeném...

v piatok sa na praxi pokusim nieco zmajstrovat z okruhlelo lumela

-> havlik: Jistě

Najednou budou mít všechny škodovky shiftlight

nejaky presnejsi popis suciastok..hodnoty? aky komparator sa pouziva?

teoreticky by stačila obyč dioda ve funkci spínače, a ser-par kombinací vychytat napětí...

-> FORM: Super díky:-D Teď už jen hodnoty a je to:-D

-> Bagrr: jo

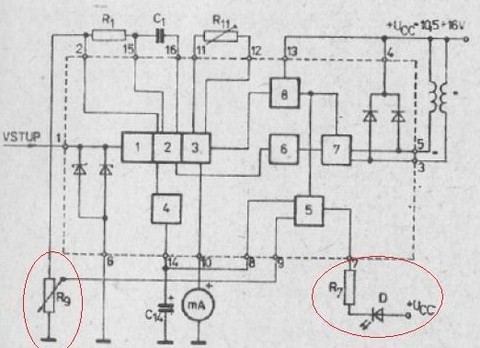

-> FORM: Myslíš to R9 v obrázku od tebe?

-> Bagrr: od toho je na desce trimr

-> FORM: Inu jen jsem převzal:-D Každopádně myslíš že u toho návrhu co si tak krásně zpracoval ty by šlo změnit hodnotu při které by se ta dioda měla rozsvítit?

-> Bagrr: Hehe, poměrně čuňárna, v podstatě autor popsal jednoduchý zesilovač, takto se bude dioda rozsvěcovat postupně, když už, tak by bylo potřeba použít třeba unipolár nebo víc tranzistorů. Zbastlení k 115 je mnohem lepší

Ehmm tak sem našel další návod leč bez obrázku:-D Snad se nebude autor zlobit, akorát mi nejni jasný kam to mam napíchnout:-D...





ručička je součástí nějakého "měřícího přístroje". Tento ukazuje velikost napětí. Toto napětí vzniká převodem z frekvence impulzů. Tranzistor je třínožičková potvora, která má bázi, emitor a kolektor. Jsou dva druhy PNP a NPN. Liší se od sebe uspořádáním křemíku uvnitř, ale tobě bude stačit vědět, že potřebuješ NPN. Většinou, když si ho položíš nápisem k sobě a nožičkama dolu, tak má zleva jsou nožičky : Kolektor, Báze, Emitor. Celá ta věcička funguje podobně jako relátko (spínač). Když přivedeš malinké napětí (0.7V u křemíkových tranzistorů) na bázi, sepne se ti Kolektor s Emitorem. Velikost spínaného napětí se měří mezi Emitorem a Bází. Takže Emitor ukostříš a mezi Kolektor a +12V dáš svítivou diodu a odpor. Podle Ohmova zákona U=I*R a teorie, že svítivá dioda pracuje na 2V při 20mA, určíš příslušný odpor. Vychází nám, že úbytek napětí musí být 12-2=10V při 20mA. Dosadíš do vzorce a vyjde ti 10=20m*R, tj 10/0.02=R, vychází 500 ohmů. Nejbližší řád je 470 nebo 560. Při 470 bude svítit více. Tím máš hotový spínač. Když dáš na bázi přes 5000ohmu (5kohm) 0.7V, dioda začne svítit. Teď je potřeba zaručit, aby se to rozsvěcelo jen v ten správný okamžik. Takže je potřeba udělat odporový dělič, který tvoří dva odpory. Jedním vývodem jsou spojeny k sobě, druhá strana u jednoho je na +12V, u druhého na kostru. Mezi nimi vzniká napětí v poměru odporů, např když horní odpor bude 1k, dolní 2k, je to poměr 1/2 a na horním odporu budou 4Volty a na spodním 8Voltů. Ty musíš docílit toho, aby na tom děliči bylo 0.7V a při 5000 otáčkách. Takže vezmeš napětí převedené převodníkem přes 10Kohm odpor na dělič a z děliče přes další 10Kohm na bázi tranzistoru. Horní odpor děliče bude potenciometr (ve staročeštině nazývaný též reostat) a tím si nastavíš tu hranici.

Konec výuky

Jinak lidi, vím že jste natěšení na tento "tunigový" doplněk, ale mám i jinou práci a nemám teď možnost ani čas to vyzkoušet, pokud to dopadne dobře, tak třeba koncem týdne.

-> SOMALECEK (martin120): Teď nemá cenu to vysvětlovat, až to vyzkouším, sepíšu o tom třeba článek.

-> TUNER: Asi jo, toto je jen pokus, dal jsem ji do místa, kam ji výrobce asi plánoval i když je možné, že měla být i někde výš ve vertikální rovině.

Nebylo by lepší dát tu diodu nad tu čárku?

Takhle když je pod ní,tak při 4,5 tisících jí bude ručička zakrejvat....

-> FORM: Co a kam jsi pripojil do otackomeru?

-> stepan: bude to svítit při překročení otáček, je možno to předělat, aby dioda svítila při nedosažení otáček

-> rolls: opravdu netuším jak ten budik z tuningshopu je zapojený uvnitř, takže nemůžu vědět jak co a kom připojit, v návodu k budíku to snad bude, ne?

-> FORM: mno...otazka znela ako zapojit ten budik z tuning shopu..slo by to tiez? ak ano, tak navod pre idiota sa nenajde?

-> FORM: nebude to nahodou svitit jenom kdyz budou uplne presne tyhle otacky? je potreba aby to svitilo i kdyz bude vic.

pár součástek dodaných, můžeš si to zkusmo porovnat

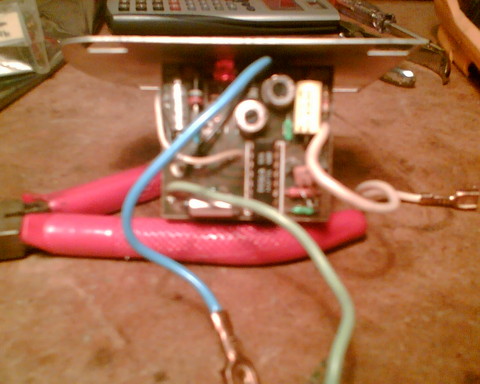

Fotky z telefonu se moc nepovedly

-> Bagrr: něco jsem si tipnul, postavil jsem to elektricky i mechanicky jen nevím jestli z funkčního otáčkoměru, snad jo. Teď to jen někde vyzkoušet.

-> FORM: Budu to muset zkouknou co tam je a nejni:-D Akorát by se docela hodili ty hodnoty:-/

na plošňáku jsou všechny pozice pro součástky, stačí osadit

-> FORM:

Nejhorší je, že jste mi teď nasadili brouka do hlavy a já se teď nebudu schopen učit na zkoušku dřív než to udělám

-> FORM: Tož to by bylo super

Tož až bude čas, tak to zkusím nabastlit do jednoho hranáče co tu mám na díly, ověřím to a řeknu vám konkrétní hodnoty a kde co předělat

-> rolls:

-> FORM: nerozumiem ti ani hovno ale pohoda

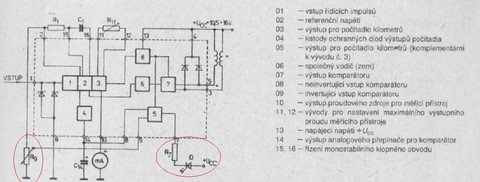

(2) referenční napětí, nevím jak moc zatížitelné, ale vstup komparátoru (9) bude vysokoimpedanční, takže zatěžovat netřeba. Výstup (7) v nule do 50mA, při 20mA je na něm maximálně 0,5V. Tož si to dopočítejte

-> FORM: Eee nějako nepochopim z vobrázku kam co a jak napíchnout

.

-> Nwkt: I naopak, kulatej do hranatýho:-D

V podstatě, co bych se s tím kreslil, když jsem z temného kouta internetu vyškrábnul datasheet.

-> FORM: Díky

-> FORM: A pokud se nepletu tak hranatej jde přestavět do kulatýho, že

-> Bagrr: Myslím, že LUMEN, určitě hranaté a karburátorové favo

-> FORM: Teď jen jedna otázečka, který točkoměry měli ten MAF115? Jak to poznam?

-> FORM: a nebo jeden potenciometr, asi 4 odpory, dioda, tranzistor a kousek kuprexitu s kablíkama:-D

-> FORM: Nakresli

Jo, tak právě na to koukám, k dobastlení k obvodu MAF115 je třeba jeden trimr, odpor a svítivka, toť vše. Pokud budete chtít, tak to nakreslím

Myslím, že se to dalo docela lehce dobastlit do novějších otáčkoměrů s MAF115, jinak teoreticky do jakéhokoli, je to jen jednoduchý komparátor. Jde samozřejmně vyrobit jako samostatné zařízení, ale to by chtělo už trochu víc součástek.

ok díky

ok díky

ok díky

-> Jackfree: zkus pohledat na davesových stránkách.. Tam něco takového jeden čas kolovalo....
