38 příspěvků (zobrazeno 1 až 38) od 25.02.2010 do 27.05.2016, založil/a StepaNoFUN
řadit dle data
12:45:01
27.05.2016
urbi21
-> King: a pozor aby neopadaly i další součástky3
upraveno 1x, naposled 27.05.2016 12:48:48
20:08:10
22.05.2016
StepaNoFUN
-> King 22.05.16 18:01:42: Jsi zlý čert, takhle to zlehčovat... Ale ona ta odpájecí stanice defato nic jinýho není. :-)
20:06:37
22.05.2016
StepaNoFUN
-> Bukaj 22.05.16 12:07:28: Ten "chladič" na nějaký supersvítivý LEDky je opravu dle fotky poddimnzovanej... Kolik to má psáno výkon? Nebo svítivost? Opravdu bych to viděl na mrtvý čipy a elektroniku bez poškození... Ono se na ní nemá moc co pos*at...
18:01:42
22.05.2016
King
-> urbi21: Horkovzdusna pistole a pak jebnout deskou vo stul :-)
13:54:09
22.05.2016
urbi21
horší je že kdyby si jí chtěl sundat a nepoškodit tak musíš stejně prohřát desku z druhý strany pod led a pochybuju že na to máš vybavení8 věř mě dělám deset let na smd automatách a něco o tom vim4
13:44:21
22.05.2016
King
-> Bukaj: Nevim presne, kolik tepla je potreba odvyst z danejch chipu, ale to co je na fotce jako "chladic", ve me moc duvery nebudi. V potaz je potreba brat i to, ze u LEDek je pruser uz teplota chipu 60-70C, kdy si normalni Si polovodice jeste chrochtaj blahem...
12:58:12
22.05.2016
urbi21
-> Bukaj: lak by měl jít normálně ředidlem,součástakám se nic nestane ale horší to bude stěma led8 podle fotky to vypadá že mají silikonové pouzdro a to by se rozleptalo,musel bys fakt opatrně ;)jinak ledky půjdou sundat dost obtížně vývody mají zespod ledky a při prohřevu ti upadne to silikonový tělo8
12:34:50
22.05.2016
StepaNoFUN
-> Bukaj: Nejjednodušší řešení bych viděl v rozkuchání druhýho funkčního (říkal jsi že tam byly 4 stejný), změření napětí na čipu, případně výměnu čipu mezi dvěma deskama... ;-)
12:07:28
22.05.2016
Bukaj

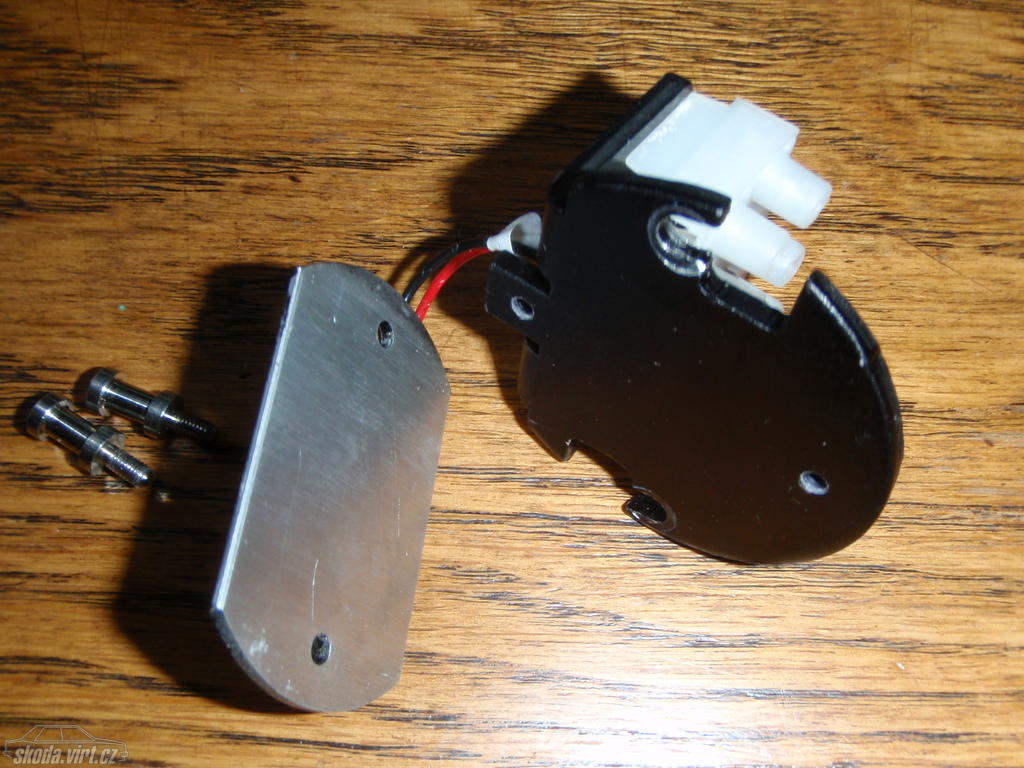

-> King 22.05.16 11:54:17: Fakt si myslím, že vada nebude v chlazení. Do světla natekla voda (rosilo se) a přepokládám, že buď je něke přechoďák (i když je ta elektronika zalitá tím "lakem", tak se tam vlhkost mohla ostat a něco vyoxidovat, ale neviím, co, neboť nevím, jak sundat ten lak).

A celá ta eska s tišťákem je hliníková, celou plochou dosedá na hliníkový chlaicí ržák a až ten je přichycen k inox tělu světla, které už jako chlaič nefiguruje...
zvětšit Pomoc od elektroniků - obrázek od Bukaj vložen 22.05.2016 12:07:28
12:05:11
22.05.2016
Matthes, záškodník z TechWebu
-> Bukaj: To neni pevne dany, zalezi kolik tech obvodu je v ty jedny kapce. www.gme.cz/t/vykonova-led kazdej ten zdroj ma jiny napeti...
12:01:19
22.05.2016
Bukaj
A kolik mají ty SMD LED napájecí napětí? Že bych je vyzkoušel sólo bez elektroniky...
11:56:26
22.05.2016
Matthes, záškodník z TechWebu
Co mam LED svitilny FENIX, tak je na nich skutecne videt, ze se postupem casu vysvitej a to je pouzivam jen obcas zejo... Jedna se mi v zaruce posrala a chovalo se to podobne jak pises... Zapl jsem to svitila, pak mzourala, blikala a bylo to tim cipem.
11:54:17
22.05.2016
King
-> Bukaj: Obavam se, ze to nerezovy telo (pokud je to skutecne nerez) je tim kurvitkem, protoze vykonovy LED chipy potrebujou solidni chladic s maly tepelnym odporem. Nerez je, co se tyce tepelny vodivosti, dost velka bida.
11:21:12
22.05.2016
Nwkt
-> Bukaj: LED
11:14:13
22.05.2016
Bukaj
-> Nwkt: Které čipy?
11:06:33
22.05.2016
Nwkt
-> Bukaj: Většinou tak fakt odejdou ty čipy, zkus je vyměnit
11:02:18
22.05.2016
Bukaj
-> StepaNoFUN:

Ale tady, předpokládám, dělá bordel ta elektronika stmívače a diody jsou OK (s chlazením problém nebude, ta AL destička je přišroubovaná plochou k AL držáku a ten k nerezovému tělu svítidla).
09:30:58
22.05.2016
StepaNoFUN
-> Bukaj: Já bych viděl spíš problém v těch diodách než v elektronice. Ta dioda bejvá nejslabší článek celá konstrukce, hlavně když se nemůže úplně dobře chladit...
07:53:12
22.05.2016
Bukaj

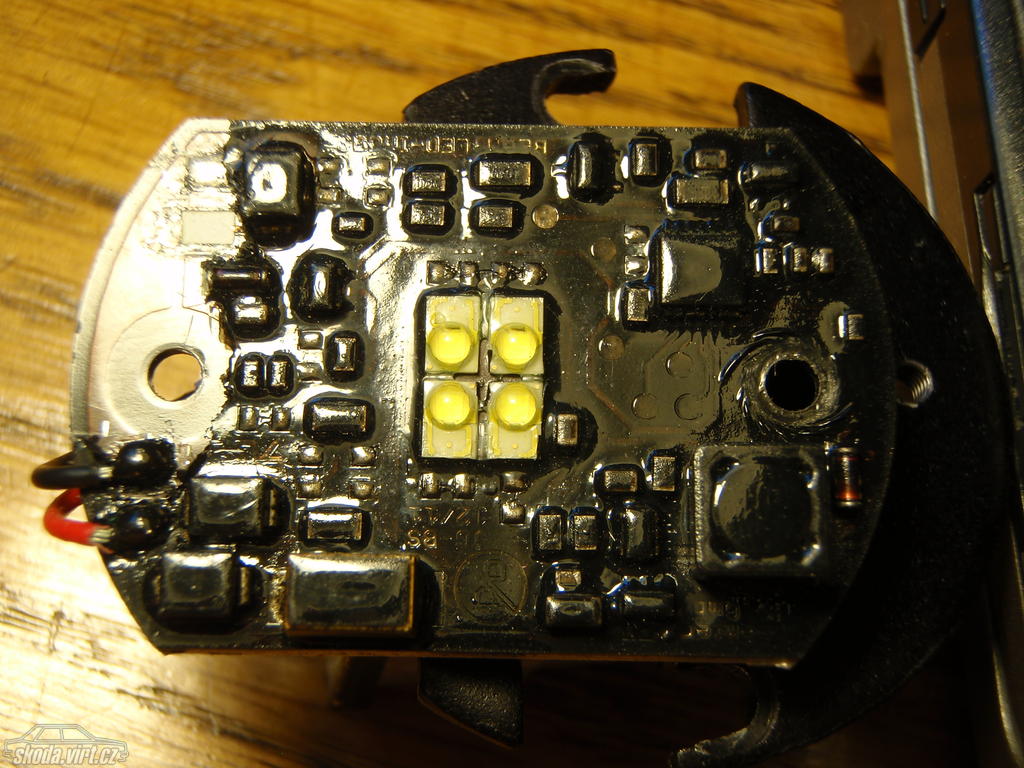

Když se zde otevřelo toto téma tak se zeptám, jak byste řešili tuto patálii:

Značkové zahradní LED osvětlení (cena jednoho svítidla téměř 10 000 Kč), kde jako světelný zdroj figurují 4 SMD LED na AL destičce s elektronikou (měnič, dimmer).

A tato elektronika je vadná - LEDky se rozsvítí, ale po chvíli zhasnou či blikají s různou intenzitou osvitu...

Celá destička je zalita (proti vlhkosti) v nějaké hmotě ("lak" s vlastnostmi plastu), která nejde moc dolů a i kdyby, tak pochybuji, že bych našel a vyměnil vadnou součástku.

Napadlo mne, že vzhledem k tomu, že dimmer je v tomto svítidle nevyužitý, stačilo by vyrobit "jednoduchý" měnič a ten "naroubovat" na destičku k LEDkám...

Napájení svítidla je 24VDC, ale netuším, na jaké napětí jsou ty SMD LEDky.

Nějaké rady, tipy, dobrovolníci na opravu?1

Je to debilní věc - svítidlo, které nemá vyměnitelný světelný zdroj. Kdyby bylo za stovku, tak neřeknu, ale takto? Tento model (cca 4 roky od koupě) se již nevyrábí, tudíž nelze ani koupit nové a kvůli jednomu vadnému světlu měnit všechna světla v podlaze...? To by měl zákazník radost, kdyby každé 4 roky měnil světla za 40 tisíc...8
zvětšit Pomoc od elektroniků - obrázek od Bukaj vložen 22.05.2016 07:53:12
14:48:16
21.05.2016
StepaNoFUN
-> King: To je fajn cena. ;-) Alepoň nějakou flašku si řekni... :-)
14:14:51
21.05.2016
King
-> StepaNoFUN: Ze jses to ty tak gratis ;-)
13:22:09
21.05.2016
StepaNoFUN
-> King: To nevypadá špatně... Sice to není úplně to, co bych potřeboval, ale třeba by se mi ten displej podařilo vypnout a zapínat ho jen na tlačítko... Nebo snížit jas tak, že by mě to v noci neštvalo... Napájení je jesli jsem dobře pochopil prakticky libovolný (mám k dispozici pouze 12V stejnosměrnejch), s umístěním bych si asi poradil, čidlo je potřeba jestli jsem dobře koukal PT100...

Kolik za to?
09:22:51
21.05.2016
King
-> StepaNoFUN: Nasyslil jsem par termostatu z nejakejch starsich inkubatoru, tak se kouknu do datasheetu, jestli to umi regulovat i takhle nizko....asi umi :-) ukni se nato, kdyztak je tvuj (je to ta 46ka)

www.crouzet-usa.com/PDF/. ../CTD_h_43_46_manual.pdf
upraveno 1x, naposled 21.05.2016 09:23:22
16:05:55
20.05.2016
StepaNoFUN
Nedokázal by někdo navrhnout digitální termostat s LCD? Ledkovejch je všude plná prdel za slušný ceny, ale LCD jsem nikde nenašel. :-/ Nechci aby ten displej svítil.

Potřeboval bych nastavení požadovaný teploty někde řekněme mezi -5 až 15°C (buď tlačítkama, nebo klidně potenciometrem - se zobazením tý nastavovaný teploty), zobrazení aktuální teploty, možnost nastavení hystereze, ideálně prodlevu pro sepnutí po chvilkový změně teploty... Spínání přes relé (dvojitý)...

Jo a montážní vejška pro display a ovládací prvky cca 5cm. šířka je nedůležitá, hloubka taky...

Samozřejmě bych to nechtěl zadarmo....
13:10:39
28.02.2016
StepaNoFUN
-> FORM - zlomená ojnice: To mě taky napadlo. Spíš bych ale něco menšího a na jedný desce, s ovládáním jednoho relé... Jedná se o napájení lednice v karavanu.
10:27:02
28.02.2016
FORM - zlomená ojnice
14:43:24
27.02.2016
StepaNoFUN
Nemá někdo nějakej nápad na časovač? Napájecí i pracovní napětí - 12V

Popis funkce: Po připojení napájecího napětí zůstane relé rozepnutý, po přivedení napětí +12V na spuštěcí pin 2 minuty počká, pak sepne relé a to relé se rozepne až cca 2 hodiny po zmizení napětí ze spouštěcího pinu. Nějaká přesnost není úplně nutná, časy by měly sedět alespoň přibližně... Relé bude klasické automobilní.
19:10:47
09.03.2010
StepaNoFUN
Návrh obvodů s integráčema jde mimo mě... :-/ Potřeboval bych aby to bylo co nejjednodušší. Naprogramování dalších funkcí ani nepotřebuju. Nicméně pokud by bylo schéma, tak návrh a realizace DPS pro mě není problém... Bylo by to pro ovládání palivovýho čerpadla do závoďáku. Po zapnutí zapalování natlačí, při startu sepne znovu a bude sepnutý až do puštění startéru. A po nastartování motoru by tenhle modul překlenulo silový relé ovládaný z okruhu dobíjení. Prostě bych chtěl, aby v případě chcípnutí motoru čerpadlo netlačilo benzín pořád...
upraveno 1x, naposled 09.03.2010 19:12:34
09:29:46
09.03.2010
FORM - zlomená ojnice
Třeba ATtiny 13, malé relé, tranzistor, pár odporů, kondenzátorů, malý lineární napájecí zdrojík, pro jistotu asi jeden dvojitý optron na vstupu a tři transily. Funkci si pak můžeš vymyslet jakoukoliv a kdykoli jí v budoucnu pozměnit. Případně není problém realizovat víc funkcí či různé časy a zajistit přepínání. Je to řekněme práce na jeden den i s ruční výrobou plošného spoje. Pokud by jsi měl platit zakázkovou výrobu jednoho kusu, bylo by to drahé. Zkus sehnat někoho, kdo ti to spíchne za flašku a za náklady.
upraveno 2x, naposled 09.03.2010 09:34:33
20:22:47
07.03.2010
darabos
a pouzit 555-ku v monostable mode?
21:44:03
28.02.2010
Strašlivý Píďa (aka PeťaKlíč)
-> Stepan FUN: no kdybych měl čas se zamyslet a chuť.. ale jen teoreticky - hledání vhodnejch součástek by pak bylo o experimentování trošku
20:55:15
28.02.2010
StepaNoFUN
-> Peťa Klíč: A dokázal bys na to namalovat schéma? ;-)
01:17:54
28.02.2010
Strašlivý Píďa (aka PeťaKlíč)
dvě relátka dva tranzistory a dva RC členy by to mohlo jít..
11:12:16
27.02.2010
Crestik
-> Stepan FUN: zajdi na forum o programovatelných IO. Tohle by mělo být hotové tak za 15min u kafe. Počet okolních součástek asi tak 4ks :-)
21:20:09
26.02.2010
COL
-> Stepan FUN: kdepak, mikrokontroler rozhodne neni potreba, ale je to s nim pohodlne a snadno zmenitelne. Jinak to samozrejme jde poskladat z nejakejch klopnejch obvodu a logiky. Nakonec by na to mozna stacilo i nekolik rele + realizace te casove konstanty 30s.



Na spachani neceho noveho s "prog. broukem" nemam moc casu. Zkusim si vybavit, jestli nemam nekde zapadly nejaky vhodny HW....
upraveno 1x, naposled 26.02.2010 22:02:27
20:51:08
26.02.2010
StepaNoFUN
-> COL: Tak pokud to znamená programovat nějakej IO, tak to jsem v pr... :-/ Tohle jde naprosto mimo mě. Sice jsem vyučenej elektrikář pro slaboproud, nicméně to byl spíš nepovedej název oboru a řešili jsme z 99% normální silový rozvody. Takže pokud by na to šel použít nějakej "hotovej" integráč, byl bych radši a stačilo by mi schéma... S návrhem desky a dalšíma věcma bych si už poradil. Případně pokud by se našel někdo ochotnej to spáchat s tím programovatelným "broukem", tak by jsme se na ceně domluvili. ;-)
20:39:44
26.02.2010
COL
S nejakym malym mikrokontrolerkem by to nebyl problem. Ted jeste, najde-li se nekdo ochotny to udelat. Nebo lepe, nekdo, kdo ma hotovy nejaky HW, na kterem by to stacilo naprogramovat.... Ja asi zadny vhodny HW nemam.
22:35:42
25.02.2010
StepaNoFUN
Prosím nějakého zdatného elektornika, kterej by dokázal navrhnout zařízení, který by fungovalo asi takto: Po zapnutí přívodu +12V by asi na 20-30sec (doba není až tolik podstatná) seplo relé, které by po ukončení tohoto času zůstalo rozepnuté. A po inpulsu +12v na druhej (oddělenej) vstup 12V by to samé relé seplo znovu a po ukončení tohoto impulsu by se relé trvale rozepnulo a zůstalo by rozepnuté trvale až do odpojení a znovu připojení napájení. Případně pokud by to zařízení příliš nekomplikovalo, tak by bylo ještě dobrý tlačítko reset. Nicméně toto by šlo řešit tlačítkem rozpínacím vřazeným do napájení tohoto modulu, takže není to nutnost... Pokud se toho někdo ujme, tak předem děkuji...



Jestli něco takovýho existuje, tak se omlouvám, ale naprosto netuším jak bych to mohl najít...
