Shift light - návod

-> COL: nazdar, zatial je to len skusobne zapojene, takze nie je do auta namontovane. Bude to do pretekarskeho auta, takze cislice a rada led diod a tlacidla budu v jednej krabicke niekde v strednej konzole, pred vodicom bude klasicky otackomer a nad palubovkou len jedna lampa, ktora sa rozsvieti pri dosiahnuti danych otacok, ako to zvykne byt klasicky...

-> darabos: na zobrazovani je to jen frajerinka, ale na to nastavovani je to potreba... to mas v pristrojovem stitu nebo mimo? ruciciku jsi zrusil uplne?

-> COL: zobrazuje aktualne otacky a hlavne sluzi k nastaveniu hranicnych otacok, ale samozrejme k tomu stacia aj dve 7 segmenty, kedze sa to nastavuje po 100 otackach, ale takto to vyzera lepsie...

A k cemu slouzi ten 4 mistny displej?

Caute! Tak som konecne poskladal digitalny otackomer so shiftlight-om...srdcom celeho je PIC16F628.

Ma 4 ciselny numericky 7segmentny display a 7 LED diod, ktore sa rozsvietia vzdy postupne 250 RPM pod hranicnou hodnotou ShiftLight a funguje tak cca od 300RPM az k 9990RPM, hranicny bod pre shift light je programovatelny od 2000RPM do 9500RPM v krokoch 100RPM s tromi ovladacimi tlacidlami, samozrejme to cele nie je poskladane z 5-tich suciastok a nestoji ani 150 SK...ale dobre vyzera a snad aj funguje :).



dodam fotky a video...

-> U-Geen: aha :)) no asi ze stejneho duvodu, proc si lidi davaj do auta kontrolku pasu, rucni brzdy atd :) proste jentak :)

-> Majkl: to bylo mysleno spis na to proc chces do auta takovou picovinu

-> Zazaa: mam ale mam na tohle levy ruce a co tady ctu kolikrat myslim ze neni ani cesky

-> COL: tohle bych zvladnul i ja, ptz na programovani a vyuziti PICu mam skolu :), jinak ale z ET netusim

-> FORM: Hodnoty jsem nejak napocital, jak, to uz si nepmatuju.... je to uz radka let...

-> FORM: + je to otazka penez.... preci jen, seriozne udelane zarizeni nebude za hubicku.....

-> Majkl: Udělat jde všechno, největší problém by byl ale se snímači polihy řadičky. No případně by to šlo i počítat dle rychlosti a otáček, ale asi by to blblo při rozjezdech, proto budou lepší snímače

-> Majkl: ty nemas usi a oci ?

kuci moje predstava je mit:



display: podle zarazenyho kvaltu by tam bylo cislo a dle otacek by se zobrazila sipka dolu nebo nahoru kam je potreba radit, slo by neco takoveho udelat? a kdo by mi to za uplatek udelal?

kucíííí ja bych si to chtel taky udelat, vyzkousejte to uz nekdo, kdo tomu rozumite diky

-> COL: Bezva, hodnoty jsi si tipoval podobně jako já nebo jsi měl nějaký návrh z Tesly?

COL:

Jé, to by se mi líbilo. To si asi někdy vymyslim do škodovky až budu mít dlouhou chvíli.

-> FORM: funguje to, ja jsem si tam kdysi tech par soucastek doosadil a propojil to s indikaci rucky, a to tak, ze pokud je zatazena rucka a otacky se zvednou nad 2000, zacne jeji kontrolka blikat. Blikani resi samostatny obvod rizeny prave z te MAF115 dovybavane tema par soucastkama.

VIZ 12.01.08 20:34:44. Clánek pro blbce psát nebudu, když ještě nikdo nic neodzkoušel. Mně leží upravený točkometr ve skříni a ještě jsem ani neměl čas ho vyzkoušet.

-> RON: Na karburátorové favo by mělo posloužit stejné zapojení, obsahuje stejný obvod.

jo a jeste nejaky clanek pro zapojeni pro blbce?

mohl by sem nekdo napsat, jestli by to slo pouzit i u favoritackyho otackomeru? dyk

Tak někdo načmarikejte článek. Sem takhle poránu línej to tu celé číst. A zítra si určitě nevzpomenu.

-> radek.domin: vzdyt je to tu pospano, ne?



Jinak ten obvod ma, podle mne, proudovy vystup (pro to ma take rucicka takove dramaticky netlumene chovani, kdyz dojde ke skoku otacek nebo nahlemu zapnuti/vypnuti), takze meni velikost vystupniho proudu, zmena napeti je pak jen druhotna a dana tim, ze samotny magnetoelektricky budik ma pro prevaznou cast spektra zmen otaacek odporovy charakter.

Mam "pal hranatý". Připojil jsem ho na cívku. A funguje. To znamená, že se při vytáčení motoru na výstupu (ty dva dráty, který vedou k rafičce) zvyšuje napětí. Teď už by jenom stačilo něco, co při určitém napětí sepne. Ideálně, aby to bylo nějak nastavitelné. Poradíte mi?

-> gabo00000: Ty robis tiez na verzii s PIC-om?

nazdar!

pozeral som sa na riesenia shift light-u, ale nejak sa mi nepozdavaju tie prevodniky frekvencie na napatie, teda tam treba kalibrovat a podobne a ani tak to nebude presne, no takze ja som dosiel az k PIC-kam, ktore su asi najpohodlnesim riesenim, s digitalnym nastavenim rozsvietenia lampicky, snad do par tyzdnov to dam do kopy a urobim na to navod a skusim to tu publikovat...jo podla prvych odhadov malo by to stat do 400-500,-SK aj s malym dvojmiestnym displayom pre nastavenie hranicnych otacok, ale to sa este uvidi...

-> gabo00000: Tak ono když se na to podíváš tak ty lumely maj oba stejnej plošák a kdybych nebyl líej tak bych ti i zjistil jestli maj stejný hodnoty... Ale nejspíš budou mít...

-> gabo00000: joo, ono to jde, jen stačí utvořit nějaký jednoduchý zesilovač, filtr a komparátor, jen si dej bacha, výstup na budík bude asi proudový (u MAF tedy je) a navíc bude střídavý s proměnnou ss složkou.

-> gabo00000: Supa

ja uz pracujem na shiftlight do otackomeru lumel so zelenym polom bez MAF

no, náhrada... lze s ním udělat otáčkoměr řešený stejným principem, to je tak jediné, co mají ty dva obvody společného

Nasel jsem na google ze by za nej mela byt nahrada LM2907 www.national.com/mpf/.../ LM2907.html

-> SOMALECEK (martin120): Prakticky se nedá sehnat, dřív jsem to zkoušel a myslím že ho měli v nějakém menším obchodě na druhém konci republiky asi za 200kč

neda se jeste nekde sehnat maf 115?

-> FORM: Alespoň že jeden ten lumel je fční:-D Jakožto náhrada poslouží bez problémů:-D

-> Bagrr:

-> FORM: JJ.. Když to odpálim tak holt budu bez shift light a bez hranáče točkoměru

-> Bagrr: já použil foliák jelikož byl krásně naležato. Možná by bylo vhodnější vzít větší kapacitu a menší odpor, nevím bohužel z čeho je tvořený ten komparátor. Chce to zkusit

-> FORM: JJ. Až bude drobátko víc času tak se na to juknu a vyzkouším něco ukutit... Btw kondenzátor je šumák jakej typ (svitkáč atd...)

-> Bagrr: Tož si to můžeš zkusit, já jsem osadil P1 100K (Nevím jestli nebude moc velký), R3 330k,C3 100nF (časovou konstantu R3 C3 by to chtělo vychytat), R5 820R. Spíš jsem použij jen co mi přišlo pod ruku, je třeba to vyzkoušet, oměřit a doladit

-> FORM: a samozřejmě D1

-> FORM: Koukám že tam máš navíc pozice P1, R3, C3, R5

-> Bagrr: u té elektroniky z hranatého vidíš zhruba kolik toho přibylo na tom mém

-> Bagrr: mno, tak lumen tedy nepůjde, možná novější nebo do něj implantovat elektroniku z hranáče. Případně by to tedy šlo navrhnout jinak

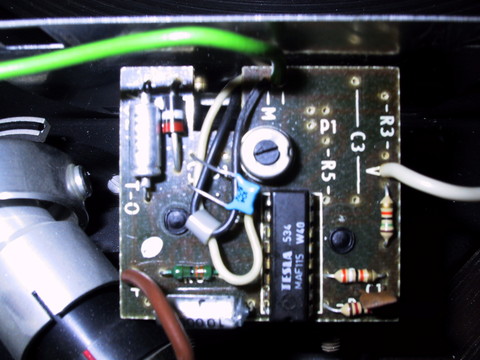

pal hranatý

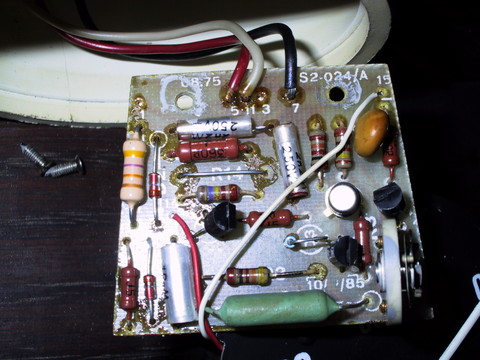

lumel se zeleným polem

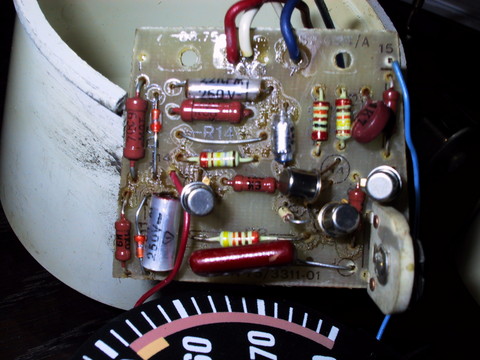

lumel bez zeleného pole

-> FORM: jj vim že sme se o tom bavili to o tom žadná jen sem měl potřebu to konstatovat i tady:D ale tak jako tak to neřeší to že nevim kam to světýlko píchnout pak

-> havlik: však už jsme se o tom bavili, dám ti tam nějaký vykonný tranzistor na výstup a vyvedu zvlášť drát, můžeš si proti kostře napojit cokoliv tak do 5A
